大家好，我想请问一下我这边CCD相机镜头的优化方向还能从什么方向进行优化，已知CCD相机的像元为2.9um，像面3.132mm*5.568mm，像素数1936*1100，现在需要用这款相机设计显微镜系统中的摄录像镜头，该相机光学系统会通过显微镜系统的物镜和6倍变倍体，然后我需要做的是一款定焦相机镜头，目前优化下来不同多重结构对应的MTF和点列图如下，请问各位大佬我这个系统能否再优化，然后优化方向要怎么设置呢，系统优化侧重于中高倍？因为我自己现在感觉优化到头了，越优化越差劲，麻烦各位了！

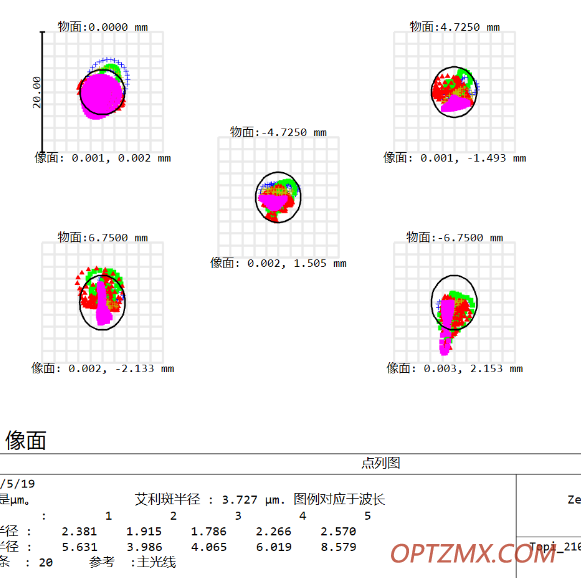

最高倍

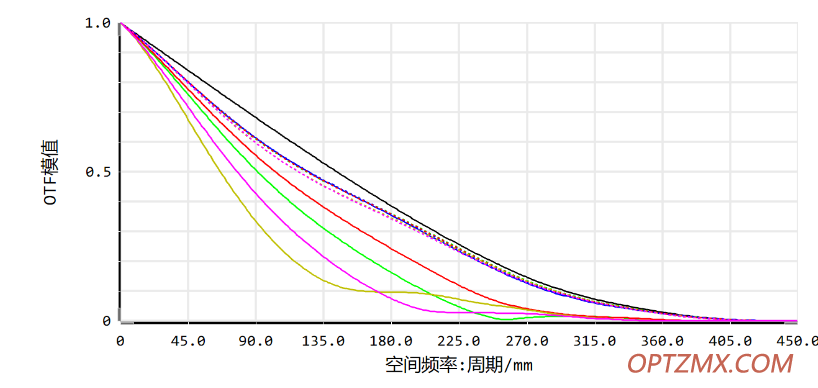

最高倍
最高倍

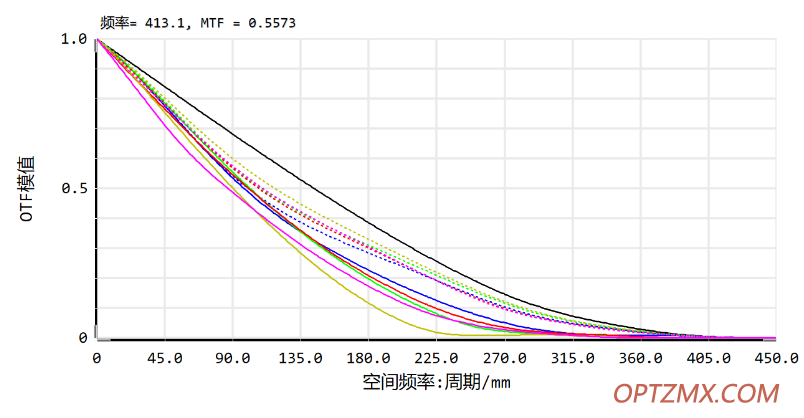

中间倍
中间倍

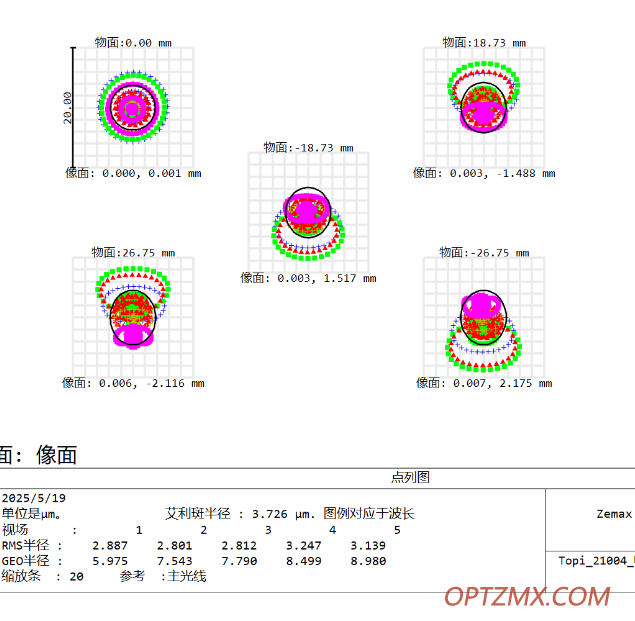

最低倍
最低倍
|
发表于 2025-5-20 15:13
