[已解决]Lighttools如何模拟实际镜头的成像情况，类似zemax里的真实图像模拟

GealAntS · 发表于 2024-1-22 20:49

最近设计了个光学系统，想要用LT看下实际的成像情况，主要还是色散和畸变
实在不知道如何设置出官网效果图（见附件）
总而言之：
1、图中的SourceGroup是？
2、如何使颜色查看器为一张图或一行字
谢谢各位大佬

最佳答案

5579

2024-1-23 11:28

GealAntS 发表于 2024-1-23 11:26
好的，谢谢。再请问下如何用lighttools模拟菲林片投影 - 第2页 - Tracepro、Lighttools及其他软件 - 吾爱 ...

散射先不管了，后面具体考虑再设置一下，一般不影响

5579 · 发表于 2024-1-22 21:22

加菲林片薄片

GealAntS · 发表于 2024-1-23 08:05

5579 发表于 2024-1-22 21:22
加菲林片薄片

可以麻烦告知下如何具体操作吗？小白一个

5579 · 发表于 2024-1-23 08:42

GealAntS 发表于 2024-1-23 08:05
可以麻烦告知下如何具体操作吗？小白一个

具体光路图看下，什么光源也要示意一下

GealAntS · 发表于 2024-1-23 10:24

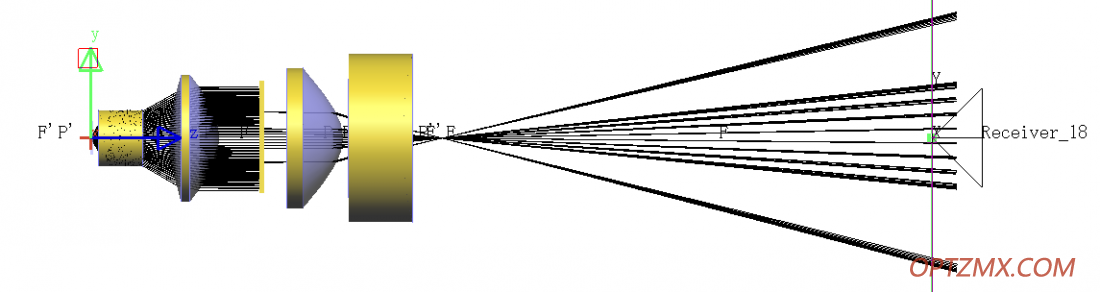

类似下图，准直+菲林片+投影放大，现在就是不知道如何模拟菲林片。所以想先模拟看看投影镜头的实际成像情况，以验证菲林片的模拟是否正确

GealAntS · 发表于 2024-1-23 10:27

5579 发表于 2024-1-23 08:42
具体光路图看下，什么光源也要示意一下

一个LED白光光源

5579 · 发表于 2024-1-23 10:37

本帖最后由 5579 于 2024-1-23 11:26 编辑

GealAntS 发表于 2024-1-23 10:27
一个LED白光光源

用三维软件画一个镂空的图形插入到光阑面，LED的光源文件要去官网下载参考别人做的，以下链接
http://www.optzmx.com/thread-29432-1-1.html

GealAntS · 发表于 2024-1-23 11:26

5579 发表于 2024-1-23 10:37
用三维软件画一个镂空的图形插入到光阑面，LED的光源文件要去官网下载

5579 · 发表于 2024-1-23 11:28

GealAntS 发表于 2024-1-23 11:26
好的，谢谢。再请问下如何用lighttools模拟菲林片投影 - 第2页 - Tracepro、Lighttools及其他软件 - 吾爱 ...

散射先不管了，后面具体考虑再设置一下，一般不影响

GealAntS · 发表于 2024-1-23 11:35

5579 发表于 2024-1-23 11:28
散射先不管了，后面具体考虑再设置一下，一般不影响

谢谢，大佬发的链接贡献度不够看不见不知能否简要告知下
