追光课堂 | 一文读懂光学元件面型检测报告

[复制链接]
  • TA的每日心情
    慵懒
    2022-5-24 09:07
  • 签到天数: 124 天

    [LV.7]常住居民III

    91

    主题

    54

    回帖

    315

    积分

    版主

    积分
    315
    发表于 2022-9-19 10:35 | 显示全部楼层 |阅读模式
    本帖最后由 联合光科 于 2022-9-19 10:38 编辑

            现代光学工程向一大一小两个方向发展,“大”是指大口径拼接技术,离轴非球面技术,往往应用于大型望远镜、空间望远镜、惯性制约聚变(ICF)装置。“小”是指亚纳米级高精度面型,低中高频粗糙度,多应用于DUV、EUV光刻设备。
           高端光学系统的研制需要高精度检测技术,高精度的检测技术支撑着光学系统的确定性制造和集成,以及光学系统仿真技术。目前行业公认的准则就是没有检测就没有控制,更没有确定性加工。

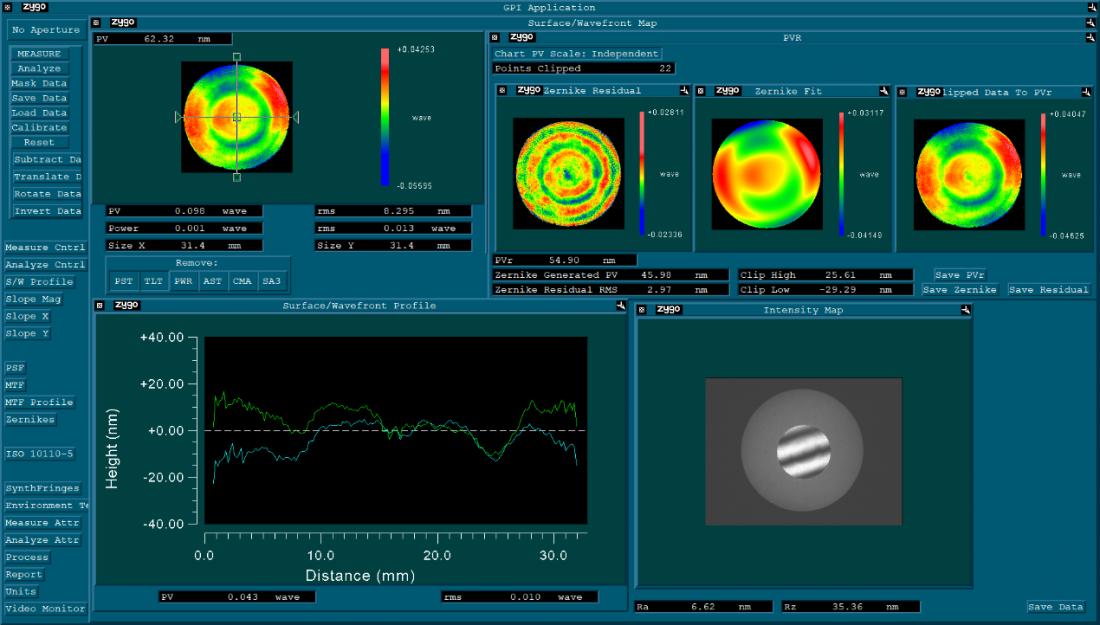

    我们日常接触的光学元件性能参数中的面型规格有λ/4或者λ/10,这个参数是如何测定并且指代哪些具体的物理指标,今天通过本文中的一份面型检测报告来解读。 图片11.png
    目前行业内的面型检测干涉仪产品,主要是Nikon,Zeiss,和Zygo三个品牌。干涉仪的工作原理都是利用准直光线照射标准参考面(平面,球面,非球面)和被测面(平面,球面,非球面)利用两束反射光的干涉成像进行检测,具体细节不再赘述。本文以Zygo的激光干涉仪为例说明面型检测报告中的核心干货。启动干涉仪的 MetroPro软件,设置好测试程序(如显示剖面线,3D模型,PSD,泽尼克系数等)后就可以启动检测,检测报告页面包含的信息有以下几个方面。

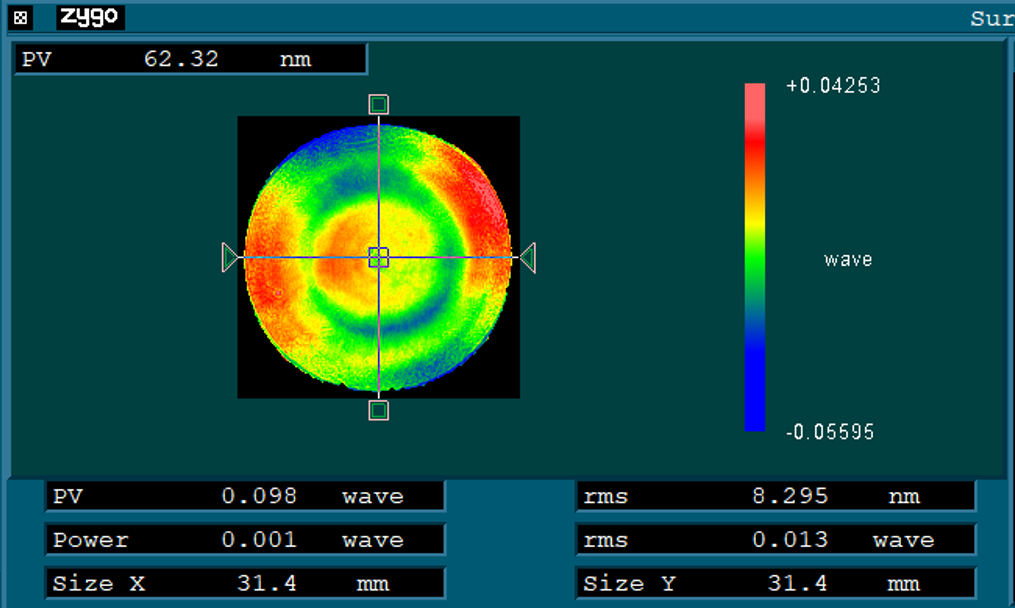

    1.PV数据

    PV值代表被检测表面上的最高点和最低点之间的高度差。RMS为检测区域内N个数据点的平方和除以N以后的开方值,称为均方根。此元件被测面的PV值为62.32nm,rms值为8.295nm。

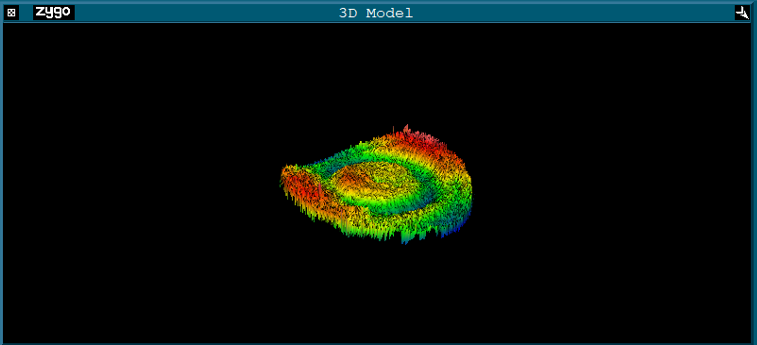

    2.3D模型

    MetroPro软件可以利用被测面的采样数据点转坐标,生成3D模型,直观的表现出面型的凹凸特性。红色为高点,蓝色为低点。

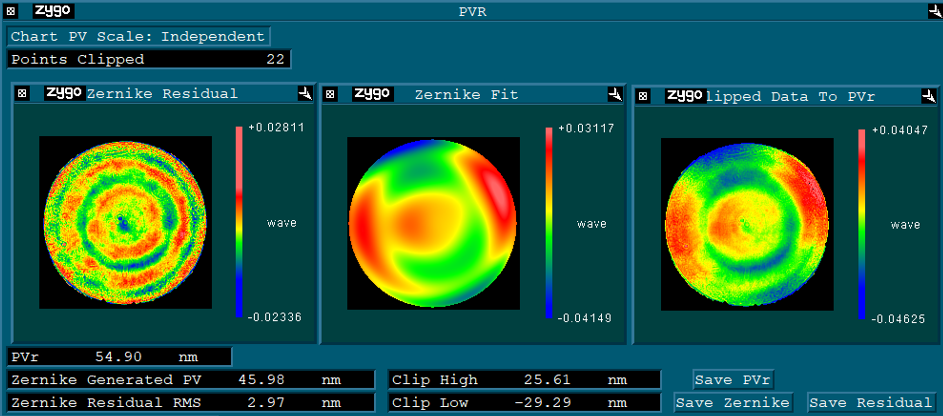

    3.PVr数据

    由于干涉仪中使用的探测器的空间分辨率不同,噪声、鬼像条纹和亮点都会对它产生影响,仅用相机上的两个点(峰谷)来表达测量结果可能不是很精确。PVr是一个新提出的稳健振幅参数,它的计算方法是36阶Zernike拟合的PV值+ 3倍残差的均方根值。此元件按照PVr参数计算的数值为45.98+3*2.97=54.9nm。

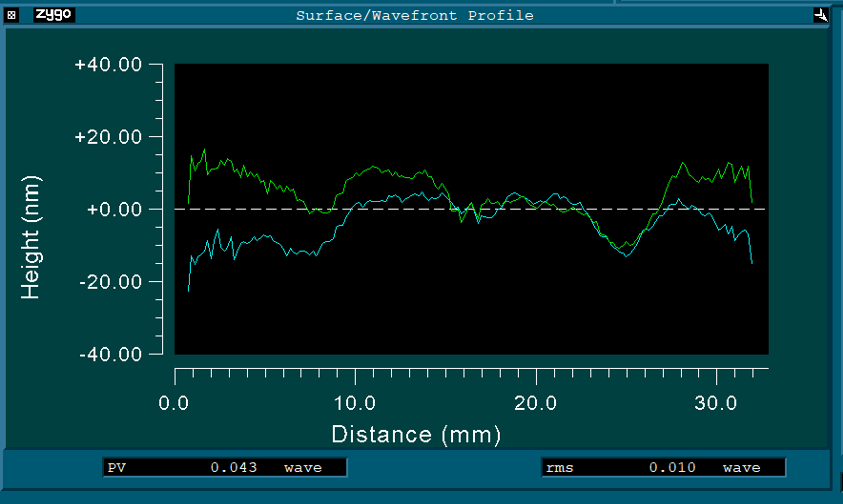

    4.XY轴剖面曲线图

    在第一部分的PV数据图中,被检测面的X和Y坐标轴的剖面数值曲线显示在此图中,绿色线表示X轴,蓝色线表示Y轴。

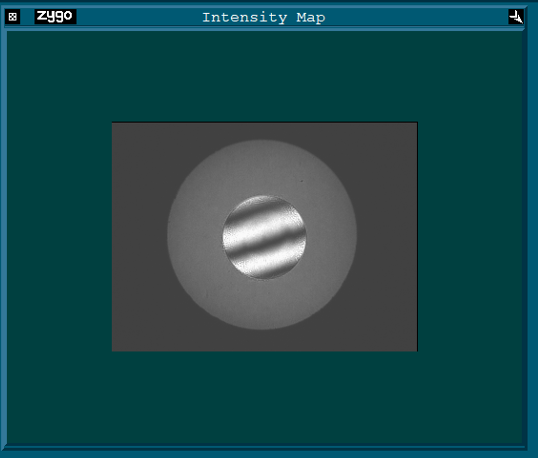

    5.干涉条纹图

    这个干涉条纹就是被测面和基准面的干涉条纹图像,理想的干涉条纹应该是等间距且平行,条纹的偏转情况代表着被测面与基准面的凹凸关系。

            除了小型标准光学元件(直径<100mm)的入库质检,在大型光学元件的制造过程中,干涉仪还起到过程监控的作用,由于大型光学元件材料比较昂贵,每道加工工序都要求严格控制。大型光学元件加工过程为粗磨、精磨和抛光这三道工序,粗磨和精磨工序需用三坐标进行外形尺寸测量,抛光工序主要用干涉仪监测工作面面型。

           联合光科销售的现货标准光学元件在入库前,都会使用干涉仪检查元件工作面是否符合面型规格要求,普通光学元件工作面面型精度不低于λ/4,高精度产品的工作面面型精度不低于λ/10,我们确保我们的现货标准光学产品符合标称面型指标。

    评分

    参与人数 2金币 +2 贡献值 +1 收起 理由
    Ds12345679 + 1 很给力!
    goontwin + 2 很给力!

    查看全部评分

    发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
    回复

    使用道具 举报

  • TA的每日心情
    无聊
    2024-3-28 09:29
  • 签到天数: 667 天

    [LV.9]以坛为家II

    15

    主题

    223

    回帖

    28

    积分

    超级版主

    积分
    28
    发表于 2022-9-19 17:32 | 显示全部楼层
    你好,我想问下这种面型该如何解读,造成原因是什么呢?感觉不太正常,但是看参数还是好的
    发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
    回复

    使用道具 举报

  • TA的每日心情
    慵懒
    2022-5-24 09:07
  • 签到天数: 124 天

    [LV.7]常住居民III

    91

    主题

    54

    回帖

    315

    积分

    版主

    积分
    315
     楼主| 发表于 2022-9-19 18:08 | 显示全部楼层
    久伴离人影 发表于 2022-9-19 17:32
    你好,我想问下这种面型该如何解读,造成原因是什么呢?感觉不太正常,但是看参数还是好的

    您是只有测着一片或一种镜片出现这种情况还是所有的都这样?现在测试结果中有个明显的慧差,您把慧差去掉再分析一下看看结果
    发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
    回复

    使用道具 举报

  • TA的每日心情
    无聊
    2024-3-28 09:29
  • 签到天数: 667 天

    [LV.9]以坛为家II

    15

    主题

    223

    回帖

    28

    积分

    超级版主

    积分
    28
    发表于 2022-9-20 08:18 | 显示全部楼层
    联合光科 发表于 2022-9-19 18:08
    您是只有测着一片或一种镜片出现这种情况还是所有的都这样?现在测试结果中有个明显的慧差,您把慧差去掉 ...

    这个是车出来的,同批次都是这样的;您指的慧差是哪个位置,测试可以选择过滤器的吗
    发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
    回复

    使用道具 举报

  • TA的每日心情
    慵懒
    2022-5-24 09:07
  • 签到天数: 124 天

    [LV.7]常住居民III

    91

    主题

    54

    回帖

    315

    积分

    版主

    积分
    315
     楼主| 发表于 2022-9-20 17:07 | 显示全部楼层
    久伴离人影 发表于 2022-9-20 08:18
    这个是车出来的,同批次都是这样的;您指的慧差是哪个位置,测试可以选择过滤器的吗

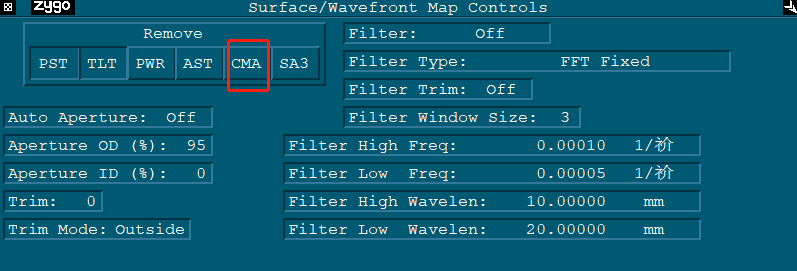

    b9936e2b2196db49c5b4aad8047d31b.png Analyze Control里面的CMA去掉后再看看结果。
    您可以添加我们技术的微信具体讨论一下,微信号:weuuuu0116

    发帖求助前要善用【论坛搜索】功能,那里可能会有你要找的答案;
    回复

    使用道具 举报

  • TA的每日心情
    开心
    2023-8-7 00:25
  • 签到天数: 140 天

    [LV.7]常住居民III

    7

    主题

    1089

    回帖

    229

    积分

    版主

    积分
    229
    发表于 2023-8-16 19:27 | 显示全部楼层
    还好像材料软,造成低光圈塌边。
