有问必答 | 关于 SYNOPSYS 中命令设计模块问题汇总十一

[复制链接]
  • TA的每日心情
    奋斗
    2022-4-11 09:15
  • 签到天数: 38 天

    [LV.5]常住居民I

    483

    主题

    129

    回帖

    4

    积分

    小白

    积分
    4
    发表于 2022-4-25 15:53 | 显示全部楼层 |阅读模式
    1.问:DSEARCH使用的时候,比如能够指定第一片、第三片玻璃的材料吗?
    答:不能。只能同时指定正透镜和负透镜的材料。要指定材料可以等搜完之后用GSERACH。

    2. 问:怎么能指定某个面到某个面间的距离啊?不是totl。
    答:OAL。

    3. 问:请问下如何让两个面的半径一样?
    答:用曲率拾取。

    4. 问:可以了如果想让一个厚度变成固定值 怎么取消变量?
    答:在PANT变量里把那个表面取消。


    5. 问:请问菲涅尔透镜成像的像质应该怎么评价呀?
    答:看点列图和光斑尺寸。

    6. 问:优化宏一般怎么去写啊,都是用“优化”那个窗口去编辑吗?
    答:优化窗口旁边有对应的指令,熟悉了可以直接在宏文件里编辑。

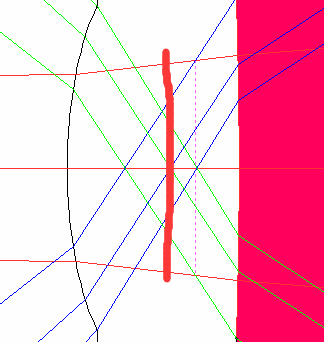

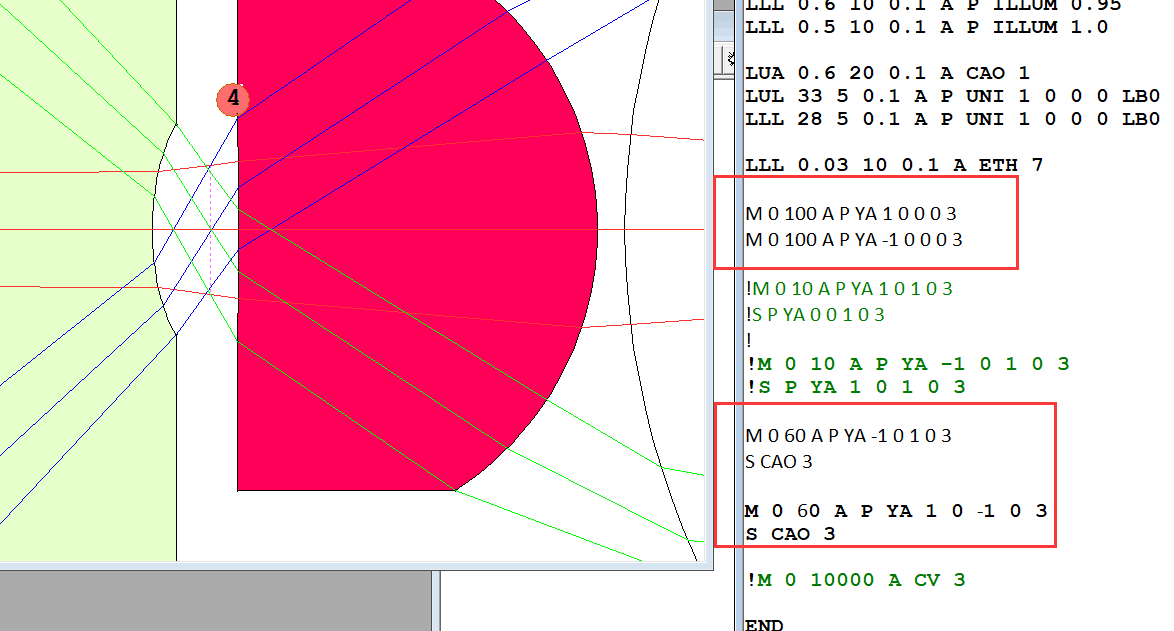

    7. 问:非球面系统,用CSTOP/WAP2/APS -X,光线不能瞄准,请问什么问题?
    ​答:可以用指令在优化时把光阑位置和尺寸强行控制下来。



    8. 问:rstart rd1 这个指令设置是怎么个算法,该如何设置对优化好些?
    答:RSTART是初始结构搜索时的初始透镜曲率半径。对于不同的系统合适的值都不一样。不确定怎么设置的可以不设置,也可以按照帮助手册里写的大概设个焦距的六倍。这些参数都是可以作为一个尝试,如果跑出来初始结构不好的可以修改这些参数重新跑然后测试结果会不会更好。
