    复杂光谱分光镜镀膜要点分析
    随着光学技术的发展和市场需求的提高,复杂光谱镜片的镀膜技术在诸多场景开始广泛应用,下面我们一起来看一下复杂光谱分光镜镀膜要点分析。

    复杂光谱镜片主要包括滤光片,分光镜及合束镜等,其效率问题主要来自下面两个方面:
    1、45°入射条件下消偏振的处理
    对于任何光学薄膜(单层膜或者多层膜),决定其光谱特性的是其材料的有效折射率:

    上述ηs和ηp是S、P两种不同偏振态下的等效折射率,θ是光的入射角,n是薄膜材料的折射率。从上述公式可以看出,仅在正入射情况下,s、p两种偏振态的有效折射率是相等的。在有角度入射的条件下,s、p两种偏振态的有效折射率是不同的。这就是带角度入射情况下,薄膜偏振效应的理论根源。这种偏振效应也是本项目指标难度的根本所在。为了消除偏振效应,在基础膜系的基础上需要大量的膜层去匹配。这些匹配层膜厚不规则,对偏振效应的影响极其敏感,因此膜厚误差需要控制的极其精确。

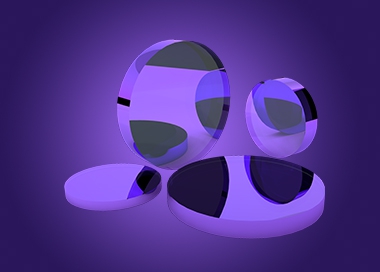

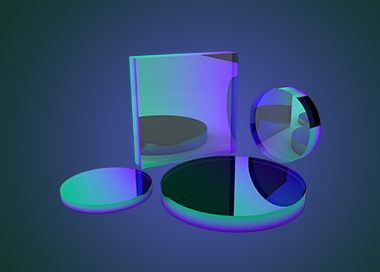

    Ultrafast-Low-Delay-Laser-Mirror.jpg Concave-Broadband-Metalr-Laser-Mirror.jpg

    2、反射区到透射区过渡的陡度
       陡度主要带来如下三个难题:
    A、 陡度越大,膜层数越多,工艺稳定性要求越高,系统误差要求越小
    B、 陡度越大,波长定位精度要求越高,制造时,报废和返工的可能性就越大,实验的次数就要增加。
    C、 陡度越大,对均匀性要求就越高。

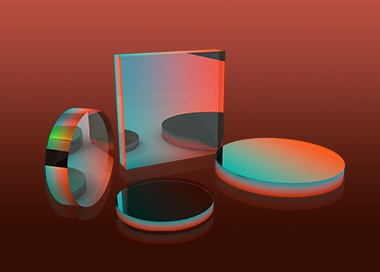

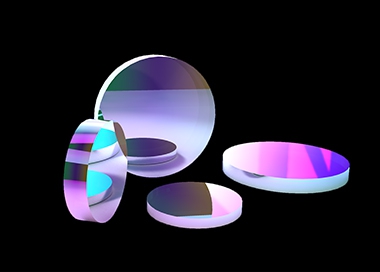

    UV-Mirrors.png HP-NdYAG-Laser-mirror.jpg

    强光光学元件的热变形问题,主要来自于元件的吸收,吸收源主要来自于如下三个方面:
    1、 镜片元件基底吸收。为了规避这一点,可采用低吸收的康宁石英或贺利氏石英作为基底。
    2、 膜层吸收。为降低膜层吸收,可采用极低吸收的电子枪蒸发-高能离子束辅助工艺,采用高纯度镀膜材料进行镀制。
    3、 服役环境污染。该污染主要来自于服役时元件清洁不良,在激光作用下,附着杂质与激光作用产生的光致吸收现象。

    以上就是复杂光谱分光镜镀膜的一些要点,想了解更多,欢迎与我们取得联系。联合光科技是中国标准光学元件现货供应商,致力于为用户提供各类光学元件,同时也提供光学产品的定制服务。您在光学元件方面的任何需求,我们都将竭诚为您服务,期待您的联系。
