光学偏心差的交流

1228

看了很多网上的关于偏心差的讨论，任然心存疑惑，现在总结一下，大家可以相互交流，多发表一下意见。

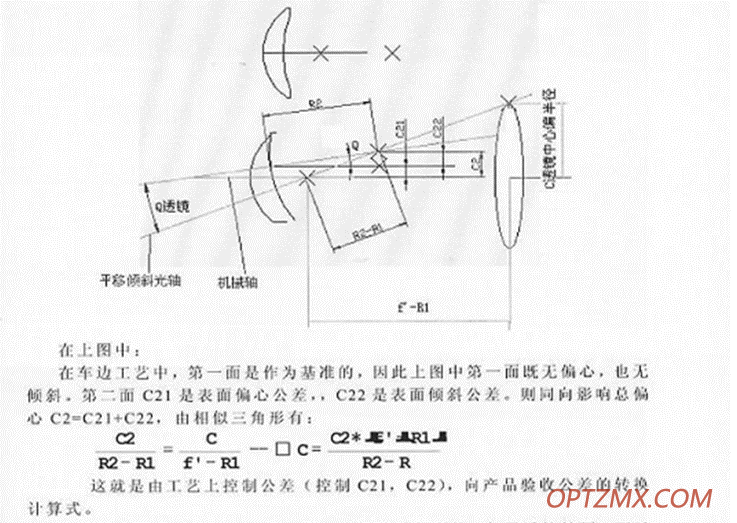

1.通过工艺来控制镜片偏心和倾斜，但是我觉得由于先偏心后倾斜，或者先倾斜后偏心没有判断。另一方面这个只是Y平面，X平面并没有说道。

2.通过面倾斜对应面倾角χ，通过填写χ来控制偏心公差，但是和国标面倾角不同，即没考虑透镜表面偏心对偏心差C值的影响。

3.通过楔形公差来控制，但是转换感觉比较麻烦（好似CODEV里也是控制这个）。

6.直接输入表面偏心量代表C，而不输入表面倾斜量。感觉不是很准确。


7.可以用ZEMAX模拟表面倾斜和偏心代表的近轴像面偏移。但是感觉大多数也没考虑X平面，而只考虑了Y平面。可以用宏来控制，但是还是感觉比较麻烦。


最后，不知道大家都是怎么通过ZEMAX的公差操作数转换控制偏心差的呢？

jsmcu

你好，有几个问题想请教下：Q1 帖子里第一点附图是出自哪本教材或者文章论文呀？


Q2 帖子里第七点提到  可以用ZEMAX模拟表面倾斜和偏心代表的近轴像面偏移，这个可以怎么操作呢？
十万感谢

1228

jsmcu 发表于 2019-4-17 14:06
你好，有几个问题想请教下：Q1 帖子里第一点附图是出自哪本教材或者文章论文呀？

Q1，我的上个帖子好像又说道。Q2，是用坐标断点来设置

fornever24

请问楼主，zemax公差分析中的面偏心TSDX/Y、面倾斜TSTX/Y和光学加工图纸上的C值是如何关联的？
举个例子，镜头公差分析后，面偏心TSDX/Y=±0.05mm，面倾斜TSTX/Y=±0.05°，加工图纸上的偏心差C值为多少呢？@qq305042523

1228

fornever24 发表于 2019-5-11 15:11
请问楼主，zemax公差分析中的面偏心TSDX/Y、面倾斜TSTX/Y和光学加工图纸上的C值是如何关联的？
举个例子， ...

这几个值可以是相互转换，但具体是哪个，感觉很多人不一样。

fornever24

qq305042523 发表于 2019-5-19 10:51
这几个值可以是相互转换，但具体是哪个，感觉很多人不一样。

你的意思是否是：表面偏心TSDX/Y和表面倾斜TSTX/Y两者可以通过一个公式计算，最后得到偏心差C值？请问楼主在转换计算时采用的方法能否共享一下？感谢

1228

fornever24 发表于 2019-5-20 15:05
你的意思是否是：表面偏心TSDX/Y和表面倾斜TSTX/Y两者可以通过一个公式计算，最后得到偏心差C值？请问楼 ...

你加我qq交流吧
