垂直X射线或电子束MOF薄膜光刻
比利时鲁汶大学的学者们发明了一种高分辨率光刻技术,可用于图案化MOF薄膜材料,这个工作发表在《自然材料》上,将加速MOF材料集成到微芯片的过程。MOF是一种由有机分子和金属离子组成的分子海绵,“这种材料在诸如低功耗处理器、电阻存储器、传感器和柔性电子产品等高科技小型化设备中有着光明的前景。” 来自鲁汶大学膜分离、吸附、催化和光谱学中心(cMACS)的Rob Ameloot教授说,“MOF和微电子界一直致力于将MOF集成到微芯片中,这需要两个步骤:薄膜沉积和光刻工艺。”

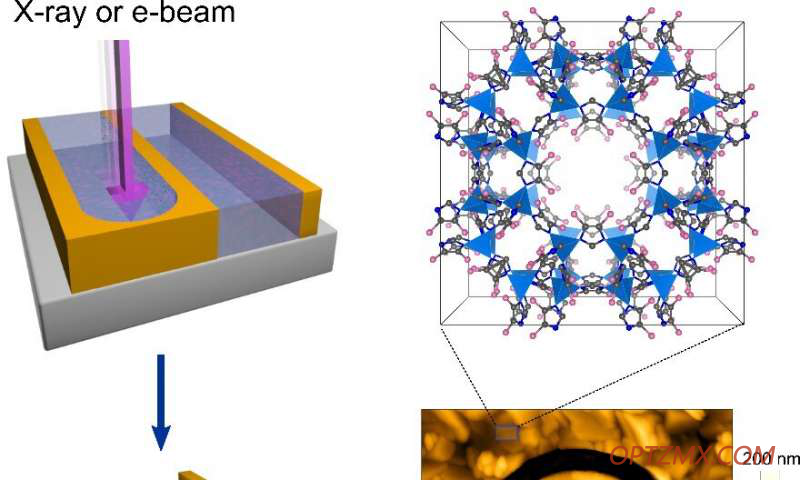

在2016年,Rob Ameloot的团队研发出MOF薄膜的化学气相沉积技术,这是一种兼容工业芯片制造的方法。现在团队成员迈出了更大的一步,实现了纳米分辨率的MOF薄膜的直接光刻,传统光刻工艺采用牺牲层技术,也叫做光刻胶,将图案转移到所需的材料上,使用光刻胶的过程较为复杂,还有可能造成多孔MOF薄膜的污染。 MOF图案的放大图
“我们的目标是不使用光刻胶,但是仍然能够制备高质量的MOF图案。” 比利时鲁汶大学的博士后,论文的一作Min Tu说到,“我们的方法基于可选择性的X射线或者电子束MOF薄膜光刻,这种方法能够引起化学反应,使之溶解于普通溶剂,这种方法完全避免采用牺牲层,因此显著简化了图案化过程并且保持了MOF物理化学性质的完整性。另外,我们有可能实现更小尺寸的图案化特征,并且我们的技术和现有的纳米制造工艺兼容。为了证明这种方法的某些性能,我们制作了一个能够响应有机蒸汽的光子传感器。我们第一个实现了这些多孔材料的直接高分辨率光刻。我们发现了一种令人振奋的方式图案化MOF材料表面。现在,是时候把他们设计和应用在微型化设备里面了。” |
