利用微波透镜进行多光束成型

这个高度紧凑的波束形成网络已经设计用于多波束卫星有效载荷天线。 这种新颖的设计可以生成从单个天线输出的总共64条信号束，可以用地球静止轨道的多点束覆盖整个地球。

Petar Jankovic解释说：“用于多波束电信卫星有效载荷的传统解决方案将是每个信号束单个馈送，但是卫星天线前面只能容纳有限数量的馈送，每个馈送都需要专用放大器，” Petar Jankovic解释说。 ESA的射频设备和技术部分。

“这是由意大利空中客车公司开发的一种高度集成，质量较低的替代产品。”

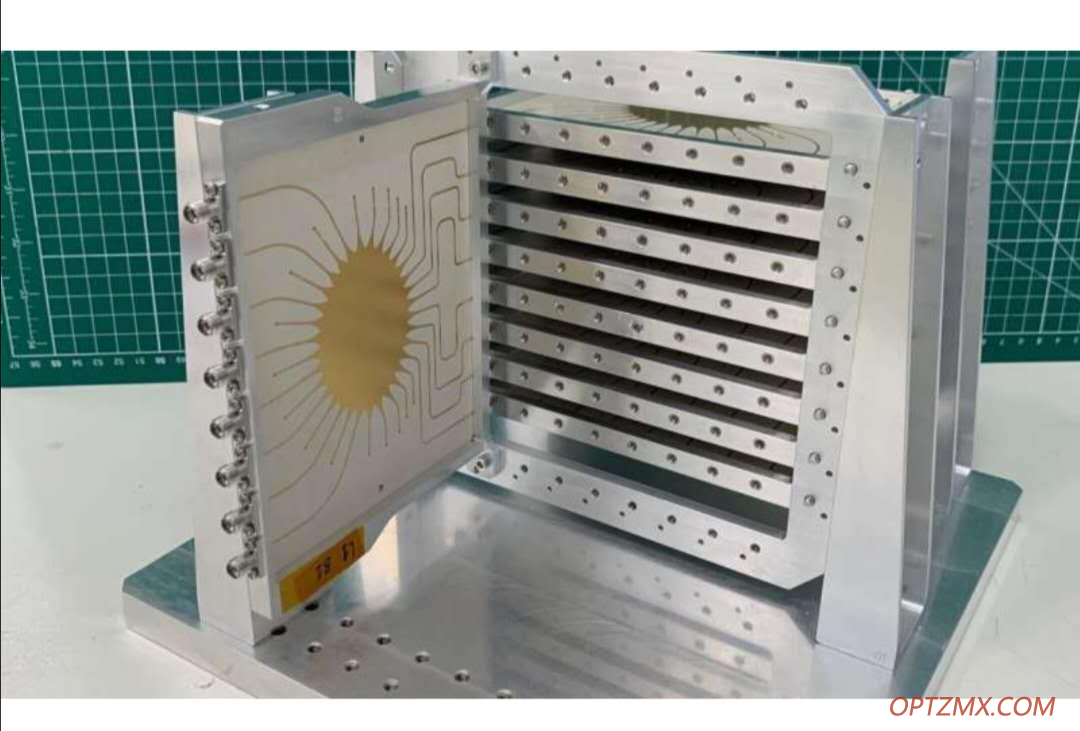

看起来像朝阳设计的实际上是一个Rotman透镜，它放在印刷电路板上，用于引导和聚焦微波。这些通常用于地面雷达系统，例如高端无人机或车载雷达，并且也正在寻找未来的5G基站。

单个平面Rotman透镜允许沿单个轴进行光束扫描。对于此设计，这些Rotman镜头中有八个是水平堆叠的，另外八个是垂直排列的。结果是64个笔形信号束的二维阵列-可以根据需要利用此体系结构。

Petar补充说：“对我们的原型演示器进行的测试显示出高性能，证明了较低的插入损耗，并且测得的光束端口和阵列端口的最坏情况下的回波损耗始终优于整个分贝波段的15分贝。” “对于我们所有的测量光束，都实现了非常规则的指向。”

在ESA内部软件（将镜片的数学模型转换为几何结构）以及用于在制造和测试之前对原型进行仿真的商业软件的结合下，已实现了模拟和测量结果之间的几乎完美对准。

该波束形成网络演示器是通过ESA长期运行的高级电信系统研究（ARTES）程序开发的，使用符合空间要求的解决方案，材料和工艺进行设计和建造。下一步将是制造鉴定模型，以在飞行设备级别鉴定设计。
