Grisms:用途和优势

2022-11-24 16:47| 发布者: 光执事| 查看: 202| 评论: 0

摘要: 什么是Grism? Grism是由GRating和prISM制成的复合光学元件 - 因此得名Grism。它是一种色散元件,巧妙地利用光栅和棱镜之间的差异,从而实现在线光学布局。衍射光栅比紫色偏转红色更多,而棱镜偏转紫色光多于红色。 ...

什么是Grism

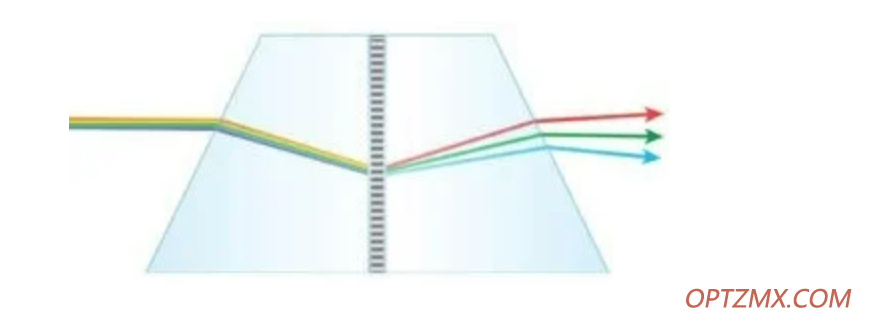

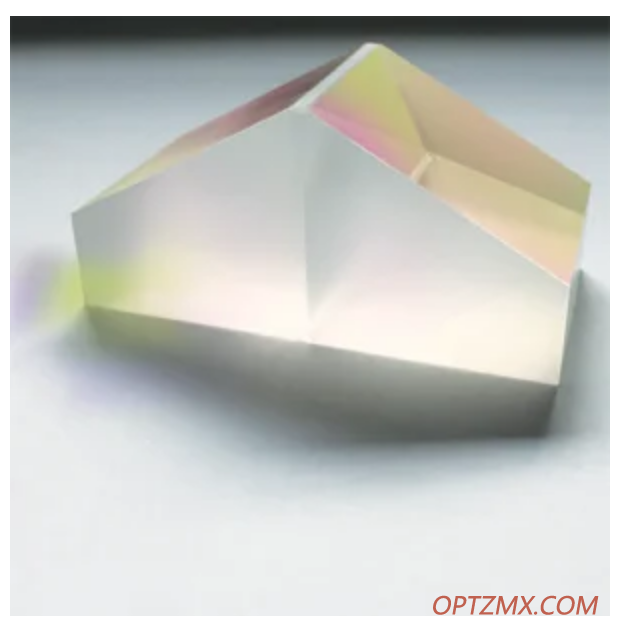

        Grism是由GRatingprISM制成的复合光学元件 - 因此得名Grism。它是一种色散元件,巧妙地利用光栅和棱镜之间的差异,从而实现在线光学布局。衍射光栅比紫色偏转红色更多,而棱镜偏转紫色光多于红色。组合时,可以将光分成其组成部分,同时抵消由每个元件引起的光束偏差。光是散射的,但对光束行进的整体方向的影响显著降低,从而限制了对系统光学器件的任何影响。


如本文所述,Wasatch Photonics设计和制造了基于VPH光栅的颗粒,以满足广泛的研究需求。根据给定的应用,可以选择和控制用于为特定目标波长生成所需色散和输出角度的凹槽密度和棱镜。


Grisms光学设计师工具箱的提示和技巧

#1) 实现无光束偏差的色散

  当设计grisms时,可以包括一个或两个棱镜,以便特定中心波长的光直接通过。此功能可以将相机转换为成像光谱仪,通常用于天文望远镜以创建高分辨率,光谱选择性图像。它也可以整合到传统的光谱仪布局中,以防止光束转动或光谱编码的共聚焦显微镜(SECM)。这些示例通常在输入和输出表面上使用棱镜,以确保与光轴保持对齐,同时允许光栅色散以进行光谱选择或成像。



#2)获得所需的确切几何形状

        Grism允许光学设计人员更好地控制成像系统中色散光学元件的输入和输出几何形状。这意味着几何杠杆可以与Wasatch制造非利特罗(non-Littrow或非对称光栅或棱镜配置的能力相结合,这些光栅或棱镜配置在输入到输出的角度上有足够的差异,从而防止重影。


#3) 增加光栅设计选项

   在一些使用 VPH 光栅的应用中,由于全内反射 (TIR),所需的高线频或中心波长限制了光进出平板光栅元件的能力。结合棱镜可以增强光进入或离开光栅体积的能力,从而揭示更多的设计选择。

#4) 优化光栅效率

  在某些应用中,VPH光栅需要高色散。尽管如此,仍然可以利用玻璃内设计标准来优化非偏振光或单偏振光的效率。


#5) 校正像差

  带有光栅的棱镜可用于校正在某些高光谱成像设计中观察到的微笑,从而提高分辨率和通量。
